УЗИ сосудов шеи и головного мозга


Инсульт одно из наиболее распространенных жизнеугрожающих состояний. Как и большинство тяжелых болезней он возникает, когда его не ждешь! Однако медики научились своевременно выявлять и снижать частоту его развития благодаря использованию ряда диагностических методов и лечению. Одним из таких методов и, пожалуй, ключевым является ультразвуковое исследование брахиоцефальных сосудов. УЗИ сосудов шеи и головного мозга позволяет исследовать структуру, функцию сосуда, определить отклонения от нормы и патологические изменения, определить анатомические факторы риска и т.д. В основе метода лежит использование уникальных свойств ультразвуковых лучей, которые позволяют после компьютерной обработки поступающего от органов сигнала воссоздать его 2-х и даже 3-х мерное изображение. Помимо строения сосуда, с помощью ультразвука можно получить основные функциональные характеристики текущей по ним крови. Отчасти это достигается использованием так называемого эффекта Допплера. УЗИ сосудов шеи и головы самый простой в исполнении, быстрый и высокоинформативный метод диагностики сосудистой патологии головного мозга. Его дешевизна и низкая трудоемкость сделали его универсальным методом скрининга (первичного выявления) многих сосудистых заболеваний. Как показали почти 50 лет его применения в медицинской практике у УЗИ брахиоцефальных артерий отсутствуют недостатки и полно достоинств.

Что такое ультразвуковое исследование сосудов шеи и головы?

Когда необходимо задуматься о необходимости проведения УЗИ артерий шеи?

Какая подготовка требуется перед УЗИ сосудов головы и шеи?

Как выглядит ультразвуковое оборудование, используемое для проведения диагностики патологии брахиоцефальных сосудов?

На каких принципах основана работа ультразвукового оборудования?

Как проводится УЗИ брахиоцефальных сосудов?

Какие ощущения может испытывать пациент вовремя или после УЗИ?

Кто производит оценку результатов ультразвукового исследования артерий и вен?

Каковы преимущества и недостатки у данного метода исследования сосудов шеи и головного мозга?

Существуют ли ограничения или препятствия для выполнения УЗИ сосудов шеи и головы?

Где можно сделать УЗИ сосудов шеи и какова цена этого исследования в среднем по Москве и в регионах?






Что такое ультразвуковое исследование сосудов шеи и головы?

Ультразвук – это технология исследования, которая с помощью звуковых волн определенной длины позволяет абсолютно безопасно и безболезненно воссоздать изображения внутренних органов организма. Ультразвуковое исследование (сокращенно УЗИ) в зарубежных публикациях носит название ультразвуковое сканирование (ultrasound scanning - US). Ультразвуковые высокочастотные волны во время исследования посылаются специальным датчиком в направлении исследуемого органа, по-разному преломляются его структурными частями и отражаются, попадая обратно на его поверхность. Для улучшения проникновения ультразвуковой волны поверхность кожи в предполагаемой зоне исследования обрабатывается гелем, хорошо пропускающим лучи ультразвука. Поглощаемые датчиком отраженные лучи попадают в компьютерную систему ультразвукового аппарата, где происходит их преобразование картину исследуемого органа со всем размерами и многочисленными структурными параметрами. Ультразвуковое исследование обладает уникальными возможностями, а именно позволяет видеть, что происходит с органом в режиме реального времени. Эта характеристика УЗИ особенно актуальна и востребована при УЗИ сосудов, в частности сосудов шеи и головного мозга.

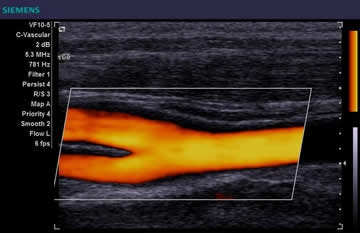

узи сонных артерий

Рис.1 УЗИ сонных артерий


УЗИ сосудов шеи и головы это исследование сосудов, проводимых в области шеи и обеспечивающих кровоснабжение головного мозга. Поскольку головной мозг самый важный и сложный по строению и функциям орган в организме человека, то и кровообращение его устроено достаточно сложно. Он кровоснабжается 4 крупными артериями: 2 сонными артериями и 2 позвоночными артериями, образующими в черепе систему коллатералей и сообщений. Головной мозг также имеет сложную систему венозного оттока. Благодаря ультразвуку можно получить изображение структурного и функционального состояния сосудов шеи, и по полученным параметрам косвенно судить о кровоснабжении головы. Для этого практически все современные УЗИ аппараты, используемые при проведении УЗИ сосудов головы снабжены функцией работы в «сосудистом режиме», в основе которой лежит эффект Допплера. Обычно для диагностики патологии внечерепных отделов брахиоцефальных сосудов используются 2 варианта исследования: дуплексное и триплексное сканирование. Дуплексное УЗИ позволяет определить структуру сосуда и основные характеристики протекающей по нему крови, определить взаимоотношение с другими тканями и органами. Триплексное УЗИ благодаря специальной компьютерной маркировке (картированию) позволяет определить направление потока крови и его скоростные особенности.

узи сонной артерии в норме

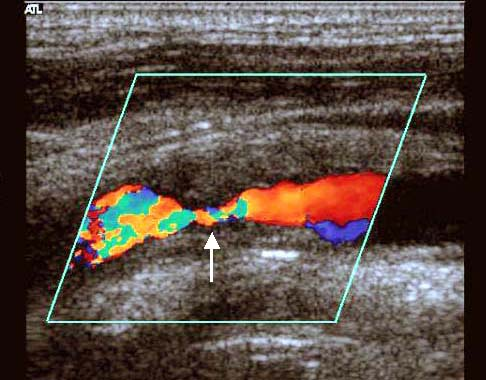

узи внутренней сонной артерии при критическом стенозе

Рис.2 УЗ-картина бифуркации сонных артерий (норма и патология)


Когда необходимо задуматься о необходимости проведения УЗИ артерий шеи?

Основным показанием к назначению УЗИ брахиоцефальных артерий является атеросклероз сонных артерий, реже патология позвоночных артерий. Также не следуют забывать о таких состояниях как патологическая извитость артерий, нарушения венозного оттока, различные сосудистые образования (хемодектомы, гемангиомы, артериовенозные мальформации) и т.д. Для определения показаний к этому исследованию не обязательно появление каких-либо симптомов, и при определенных факторах риска у пациента рекомендуется выполнять УЗИ сосудов шеи по так называемому скрининговому принципу, то есть для выявления патологии при наличии каких-либо факторов риска у пациента. К таким факторам относят:

  • Возраст пациента старше 65 лет
  • Сахарный диабет
  • Повышенный уровень холестерина в крови
  • Семейный анамнез инсульта или болезней сердца
  • Наличие каких-либо других проявлений системного атеросклероза (атеросклероз сосудов нижних конечностей, ишемическая болезнь сердца и т.д.)

Симптомов, которые косвенно могут указывать или позволяют предположить патологию сонных или позвоночных артерий и вен, достаточно много:

  • Головные боли
  • Головокружения
  • Шум в ушах
  • Мушки в глазах
  • Шаткость походки
  • Ухудшение зрения и памяти
  • Слабость и онемение конечностей и лица
  • Потеря слуха
  • Предобморочные состояния и обмороки
  • Сложности с концентрацией внимания
  • Внезапные нарушения артикуляции и несвязность речи

УЗИ сосудов прежде всего проводится для выявления сужений (стенозов) или патологических деформаций строения сонных или позвоночных артерий, существенно увеличивающих риск и являющихся основной причиной развития инсульта или острого нарушения мозгового кровообращения. Раннее проведение УЗИ сонных артерий и выявление атеросклеротической бляшки или патологической извитости позволит своевременно обратить внимание на проблему и начать комплексное лечение.

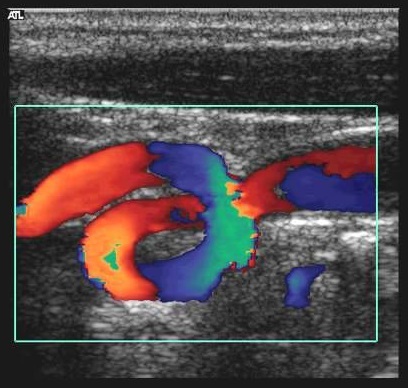

узи при патологической извитости сонной артерии

Рис.3 Ультразвуковая картина патологической извитости сонной артерии


Одним из показаний к проведению УЗИ брахиоцефальных артерий и вен также является артериальная гипертензия, которая часто сопровождает патологию сосудов головы, или выслушиваемый во время осмотра с помощью стетоскопа аномальный шум в проекции сонных артерий. Из-за частого системного характера атеросклероза, для выявления патологии сонных артерий перед различными кардиохирургическими операциями (особенно с использованием искусственного кровообращения, когда системно снижаются потоковые и скоростные показатели кровотока по любым сосудам) также выполняют УЗИ сонных артерий.

Очень часто УЗИ сосудов шеи выполняется после различных инвазивных медицинских вмешательств или операций, например:

  • для выявления гематомы возникшей в зоне операции или яремной или подключичной вене, где был установлен катетер для введения инфузионных растворов.
  • для оценки состояния проходимости и восстановления нормального просвета сонной или позвоночной артерии после операции каротидная эндартерэктомия.
  • для проверки правильности положения и состояния металлического стента, размещаемого в просвете артерии для восстановления кровотока по сонной артерии.


Какая подготовка требуется перед УЗИ сосудов головы и шеи?

В день исследования пациенту лучше одеть удобную, свободную одежду, которую будет легко снять или обнажить область от ключиц до подбородка (зависит от варианта исследования). При проведении более развернутого варианта УЗИ брахиоцефальных артерий и вен может потребоваться снять одежду, покрывающей верхний пояс. Идеально для этого подходит свободная облегающая рубашка с открытым воротом или блузка.

Определенные сложности при проведении УЗИ сосудов шеи могут возникать при экстренных ситуациях или при избыточной активности пациента (например, у гиперактивного или плачущего ребенка). Для устранения этих нюансов необходимо предупредить пациента о необходимости ограничения движения или, в случае с ребенком, отвлечь музыкой, игрушкой, мультфильмом и т.д. на период проведения исследования. В случае тревожного состояния необходимо дать пациенту попить воды или принять легкий седативный препарат.

Какой-либо другой специальной подготовки перед УЗИ сосудов головного мозга и шеи не требуется.

Как выглядит ультразвуковое оборудование, используемое для проведения диагностики патологии брахиоцефальных сосудов?

Ультразвуковой аппарат состоит из консоли, с размещенными на ней компьютером и электроникой, экраном видеодисплея и преобразователем ультразвукового сигнала, который используется для сканирования. Преобразователь или датчик представляет собой небольшое ручное устройство, напоминающее микрофон, прикрепленный к сканеру с помощью шнура. В зависимости от типа и цели исследования, глубины залегания сосуда в тканях могут быть использованы разные датчики (с разными техническими возможностями). Обычно для этих целей используются линейные или секторные (реже конвексные) датчики, поскольку информативны при исследовании неглубоко залегающих органов и тканей, к которым относят и брахиоцефальные сосуды. Часто изображение исследуемого сосуда (артерии или вены) синхронизуется с преобразованным звуковым сигналом, поступающим от пульсирующего сосуда в разные фазы сокращения сердца. Этот звук будет хорошо слышен как исследователю, так и исследуемому. На большинстве современных ультразвуковых аппаратах встроена функция записи важных моментов исследования и вывода изображения на пленку.

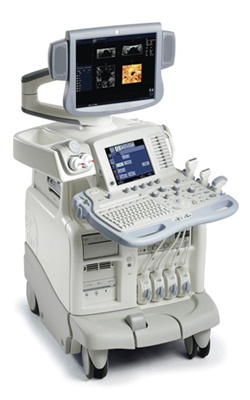

узи аппарат

Рис.4 Современный ультразвуковой аппарат


На каких принципах основана работа ультразвукового оборудования?

Формирование ультразвукового изображения органов и тканей основано на тех же принципах, принцип, используемый в гидролокаторе летучими мышами, судами и рыбаками. Когда выпускаемая датчиком звуковая волна достигает объекта исследования, она отражается, рассеивается или создает эффект эхо. Анализируя отраженные и измененные в результате такого взаимодействия волны, можно определить, насколько далеко находится объект, а также размер, форму и плотность объекта (является ли объект твердым или наполненным жидкостью).

В медицине ультразвук используется для обнаружения изменений внешнего вида, размера или контура органов, тканей и сосудов или для выявления аномальных масс тканей, таких как опухоли или сосудистые новообразования.

При проведении УЗИ сосудов шеи прежде всего производится анализ потока крови. Для этого используется допплеровское исследование, позволяющее определить направление и скорость перемещения кровяного потока при движении по сосудам. Такое движение приводит к изменению шага и интенсивности отраженных звуковых волн (так называемый эффект Допплера). Анализируя такое смещение компьютер ультразвукового аппарата создает график потока крови или накладывает цветовое изображение на область с кровотоком (также называется цветовое картирование). Красным цветом обычно маркируется артериальный поток, синим – венозный поток. Сопоставление потоковых характеристик крови и двухмерного изображения строения сосуда позволяет по ряду специфических характеристик определить характер патологии брахиоцефальных сосудов, например выявить стеноз и наличие атеросклеротической бляшки в сонной артерии, диагностировать патологическую извитость или перегиб сосуда, выявить его патологическое расширение (аневризму), определить его закупорку (окклюзию), определить избыточное кровоснабжение ткани и т.д.

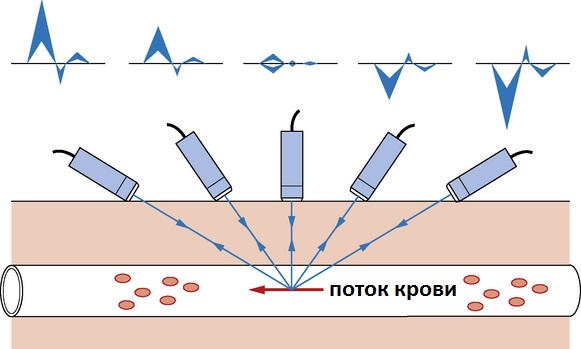

эффект допплера

Рис.5 Допплеровский эффект при УЗИ сосудов


Как проводится УЗИ брахиоцефальных сосудов?

В большинстве случаев при проведении этого варианта исследования пациента размещают на кушетке лицом вверх. Для улучшения доступа к сонным или позвоночным артериям врач может попросить повернуть голову в сторону противоположную исследуемому сосуду.

Для улучшения прохождения ультразвуковых волн через кожи и подлежащие ткани и передачи отраженной волны, кожные покровы обрабатывают диагностическим гелем. Врач-радиолог или врач-специалист по УЗИ диагностике (часто функциональный диагност) размещают датчик (трансдьюсер) на кожу в различных местах на зоной интереса исследования и изменяет положение датчика под разными углами и направлениями для улучшения изображения и исследования тканей в различных плоскостях.

Допплеровское дуплексное исследование сосудов чаще проводится с использованием 1-го или 2-х видов датчиков и обычно позволяет непосредственно видеть бифуркацию сонных артерий, так как они находятся достаточно близко по отношению к поверхности кожи. Для визуализации сонных артерий датчик размещают на передней поверхности шеи. Для исследования более глубоко расположенных артерий, например, устья позвоночных артерий или устьев сонных и подключичных артерий используется секторный или конвексный датчик с возможной глубиной исследования до 25см, в случае анализа позвоночных артерий по боковой поверхности шеи в проекции поперечных отростков шейных позвонков (где они проходят в костном позвоночном канале), в случае исследования устьев сонных и подключичных артерий в надключичной области или яремной ямке.

С помощью допплеровского ультразвукового исследования можно также оценить состояние и проходимость внутричерепных ветвей сонных артерий. Этот вид УЗИ сосудов головы будет рассмотрен в отдельной статье: Транскраниальная допплерография.

В среднем на проведение ультразвукового обследования сосудов головы и шеи уходит в среднем до 30-45 минут.

Какие ощущения может испытывать пациент вовремя или после УЗИ?

Ультразвуковые исследования безболезненны и легко переносятся большинством пациентов.

После того, как Вы окажетесь на кушетке, радиолог или врач ультразвуковой диагностики нанесет на кожу теплый гель на водной основе, а затем плотно прижмет датчик к коже, перемещая его назад и вперед по интересующей области до тех пор, пока не будут получены необходимые для анализа данных изображения. Обычно в этот период не возникает никакого дискомфорта от давления, редко возможно появление незначительного дискомфорта от давления (особенно в чувствительной зоне, например зоне каротидного синуса), желание сделать глоток, учащенное сердцебиение (тахикардия) и т.д.

Во время допплеровского ультразвукового исследования пациент можете услышать звуки, похожие на пульс, изменяющиеся по высоте и обусловленные пропульсивной волной потока крови, синхронизированной с сердцебиением.

После завершения УЗИ исследования прозрачный гель удалят с поверхности кожи с помощью салфетки. Медицинский гель абсолютно безвреден, он не окрашивает и не обесцвечивает одежду, и даже в случае если не будет удален полностью высыхает до порошкообразной консистенции и рассыпается.

Кто производит оценку результатов ультразвукового исследования артерий и вен?

Радиолог или врач ультразвуковой и функциональной диагностики обычно интерпретируют полученные данные ее во время исследования. После проведения УЗИ сосудов шеи и головного мозга врач записывает все в специальный бланк исследования и предоставляет пациенту или врачу, направившего пациента на диагностику, развернутое заключение. Нередко врач делает во время УЗИ акценты на состояние или функцию исследуемого брахиоцефального сосуда, распечатывая снимки. После исследования врач-радиолог может обсудить с Вами результаты проведенного обследования.

В некоторых случаях может потребоваться проведение повторного обследования, и ваш врач объяснит точную причину, по которой требуется провести еще одно исследование. Обычно это так называемое динамическое исследование, которое необходимо для анализа состояния выявленного отклонения или здорового сосуда с учетом временного промежутка наблюдения. Такое динамическое УЗИ брахиоцефальных артерий или вен важно для оценки проходимости сосудов после хирургического или эндоваскулярного лечения, замедляющего эффекта (в случае атеросклероза) от таблетированной терапии в отдаленном периоде.

Каковы преимущества и недостатки у данного метода исследования сосудов шеи и головного мозга?

Преимущества

  • В большинстве случаев ультразвукового ангиосканирование сонных артерий является неинвазивным (то есть исключает необходимость использования игл или инъекций).
  • Ультразвук самый распространенный вид диагностики, прост в использовании и дешевле других методов визуализации.
  • УЗИ сосудов шеи является абсолютно безопасным методом и не использует ионизирующее излучение (не излучает радиацию).
  • Ультразвуковое сканирование дает четкое представление о мягких тканях, плохо проявляющихся, например, на рентгеновских снимках.
  • УЗИ сонных артерии является самым простым и высокоинформативным методом исследования, который позволяет быстро определить проблему в виде сужения одной или обеих сонных артерий и предпринять своевременное лечения для профилактики такого грозного осложнения как инсульт.
  • УЗИ брахиоцефальных артерий абсолютно безболезненная диагностическая процедура, лишь в ничтожно малом количество случаев вызывающее дискомфорт.

Риски

  • Их просто нет!!
  • Для стандартного диагностического ультразвука нет никаких известных вредных воздействий на организм человека.
  • За почти 50-летний опыт применения УЗИ сонных артерий и других брахиоцефальных сосудов этот методов подтвердил свою абсолютную безвредность.


Существуют ли ограничения или препятствия для выполнения УЗИ сосудов шеи и головы?

  • Определенные ограничения при УЗИ сонных артерий возникают при наличии у пациента повязки, покрывающей рану или хирургический шов в области шеи.
  • Изредка пациента бывает трудно осматривать из-за размера или контура шеи (короткая шея с избыточной подкожной жировой клетчаткой).
  • Отложения кальция в стенке сонной артерии могут затруднить оценку сосуда, поскольку создают экранирующий эффект, перекрывающий и затеняющий подлежащие ткани исследуемого сосуда.
  • Крайне редко просмотренными могут оказаться мягкие рыхлые бляшки, отражающие эхо-сигнал низкого уровня.
  • Ультразвук не может визуализировать сонную артерию по всей длине сосуда, поскольку дистальная часть сонной артерии (порция после бифуркации, расположенная непосредственно перед входом в череп) сложно картируется или вовсе не определяется ультразвуком. В таком случае для полной оценки состояния сонных и позвоночных артерий может потребоваться проведение компьютерной томографии с контрастированием или МРТ сонных артерий (МР-ангиографии).


Где можно сделать УЗИ сосудов шеи и какова цена этого исследования в среднем по Москве и в регионах?

В настоящее время ультразвуковое исследование брахиоцефальных артерий можно выполнить практически в любом медицинском учреждении поликлинического или стационарного звена, располагающим необходимым оборудованием. В поликлиниках в большинстве случаев УЗИ сосудов шеи носит скрининговый характер, то есть позволяет выявить грубую органическую сосудистую патологию до появления клинических проявлений.

Тем не менее оптимально выполнять данный вид диагностического исследования в специализированных центрах или поликлиниках, где делают УЗИ сосудов шеи на профессиональном уровне, с оценкой как артериального бассейна сосудов головного мозга, так и оценкой венозного оттока. Только такой комплексный подход, а также обследование внутричерепных особенностей кровообращения, позволяет определить правильную тактику лечения. Важно также понимать, что такие сосудистые центры также располагают всеми необходимым возможностями для перехода непосредственно к лечебным мероприятиям (хирургическому или эндоваскулярному лечению).

Цена на УЗИ сосудов шеи часто зависит от многих факторов: от региона, экспертности центра и его ценовой политики, месторасположения и арендных ставок учреждения, объема диагностической программы, экстренности выполнения и т.д. Стоимость УЗИ брахиоцефальных сосудов в Москве варьирует от 1500 до 5000 рублей, в среднем составляя 2500 рублей. В регионах диапазон цены на УЗИ сосудов шеи и головы составляет 1000-1500 рублей. В любом случае при выборе места выполнения ультразвука брахиоцефальных сосудов необходимо придавать особое внимание соотношению цена-качество и экспертности медучреждения, где будет проведено исследование. Поскольку в большинстве случаев хирургическое или эндоваскулярное лечение патологии брахиоцефальных артерий выполняется преимущественно федеральными медицинскими клиниками или крупными муниципальными клиниками сосудистой хирургии, проведение УЗИ сосудов предпочтительно в этих центрах.
